当造动衬片磨损后

，会导致造动踏板行程加大

，此时应对造动鼓与造动带之间的间隙进行调整。

在造动带与造动鼓之间的尺度间隙为0.3mm时

，每个踏板的行程为90-110mm（最大行程85-115mm）。（图1）

1）取下后盖板。（图2）

2）用90Nm的力矩

，拧紧调整螺母（B）使造动带紧紧抱住造动鼓。

3）造动带抱紧造动鼓后

，再将螺母（B）拧松1-5/6圈

，使造动鼓与造动带间的间隙0.3mm。相应地

，造动踏板的行程为90-110mm。

图1

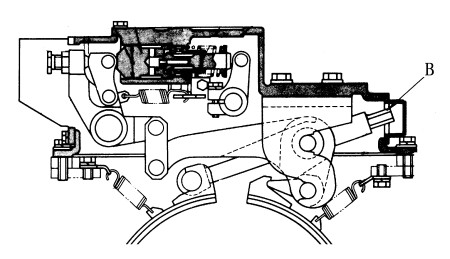

图2

★ 调整后

，若是造动器未得到相应改观

，需进行建理。

★ 应使两造动踏板的行程一样

，不然两侧造动矫捷性不一致。

★ ；

，踩下两个造动踏板（每个使劲150N）

，丈量造动踏板的行程。
